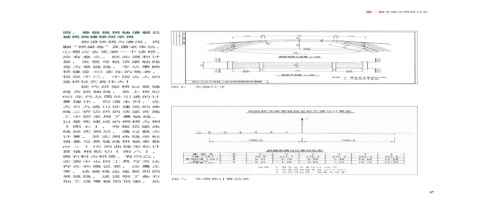

第一届全国古桥研讨会








                                                   四、悬链线拱轴清朝已

                                                   被民间建桥所采用
                                                                 因退休稍为清闲,再

                                                   翻“桥梁卷”及唐老来信,
                                                   心想应去实测一下该桥,

                                                   应 有 意 义。 经 实 测 和 计
                                                   算, 发 现 弯 板 顶 梁 轴 线

                                                   竟 为 悬 链 线, 令 从 事 路
                                                   桥建设 40 多年的笔者,

                                                   惊 叹 不 已, 中 国 古 人 的
                                                   造桥技艺真伟大!

                                                                 现代拱型桥以悬链                                                                 图七 实测尺寸
                                                   线为拱轴线,系上世纪

                                                   60 年代从国外引进的计
                                                   算理论,但清末时,在

                                                   天台九遮山区建造的曲
                                                   线三折边拱的顶梁在施                                                                                                                                           桐桥桥顶梁悬链线坐标实测与计算图

                                                   工中即采用了悬链线。
                                                   以最先建成的桐桥为例

                                                   (图七 ),弯板顶梁曲
                                                   线经实测后,通过数次

                                                   计算,其实测曲线坐标
                                                   值竟与悬链线拱轴系数

                                                   m = 1.16 的曲线坐标计
                                                   算值相贴切(图八 ),

                                                   因石料为粗凿,有凹凸,
                                                   实测中也因工具与方法

                                                   存在些微误差,应属正                                                                                                                                                  说明:1. 图中尺寸单位以 cm 计。
                                                                                                                                                                                                                          2. 计算用拱轴系数 m=1.167。
                                                   常。该轴线应是规则的                                                                                                                                                             3. 实测用拉线、钢卷尺测量。
                                                   悬链线,这说明了条石
                                                                                                                                          图八 实测和计算结果
                                                   加工成弯板的顶梁,处
